Automatisierung der CAM-Datenvorbereitung für AOI (CAM SW Genesis und InCam)
Durch Scriptprogrammierung können alle Arbeitsschritte in der CAM-Datenvorbereitung für AOI automatisiert werden
-
- reduziert mögliche Fehlerquellen
- reduziert den Bearbeitungsaufwand
-
vermeidet zeitaufwendige bzw. kostenintensive Nacharbeit aufgrund von Benutzerfehlern
(siehe Video Genesis & InCam)
CAM Manager. Funktionen
- CDR AOI-Interface (AOI-Programme erstellen)
- AOI-Programme für Soldermask-Test erstellen
- Lagen im PCB konturisieren
- Etch Factor mit "Resize" direkt im PCB abziehen (wenn die Referenz, wg. Etch Factor, leer ist)
-
PCB-Profil ändern / Clip Area
-
Panel-Profil ändern / Clip Area
- Fehlende VRS-Targets im Panel zeichnen
- Ein Design Space-Check durchführen (wenn bei der Programmerstellung eine Meldung über Space oder Line unter Toleranz angezeigt wird, siehe Video InCam)
- Hole-Filling Lagen für AOI-Test generieren
- Soldermask-Lagen für AOI-Test generieren

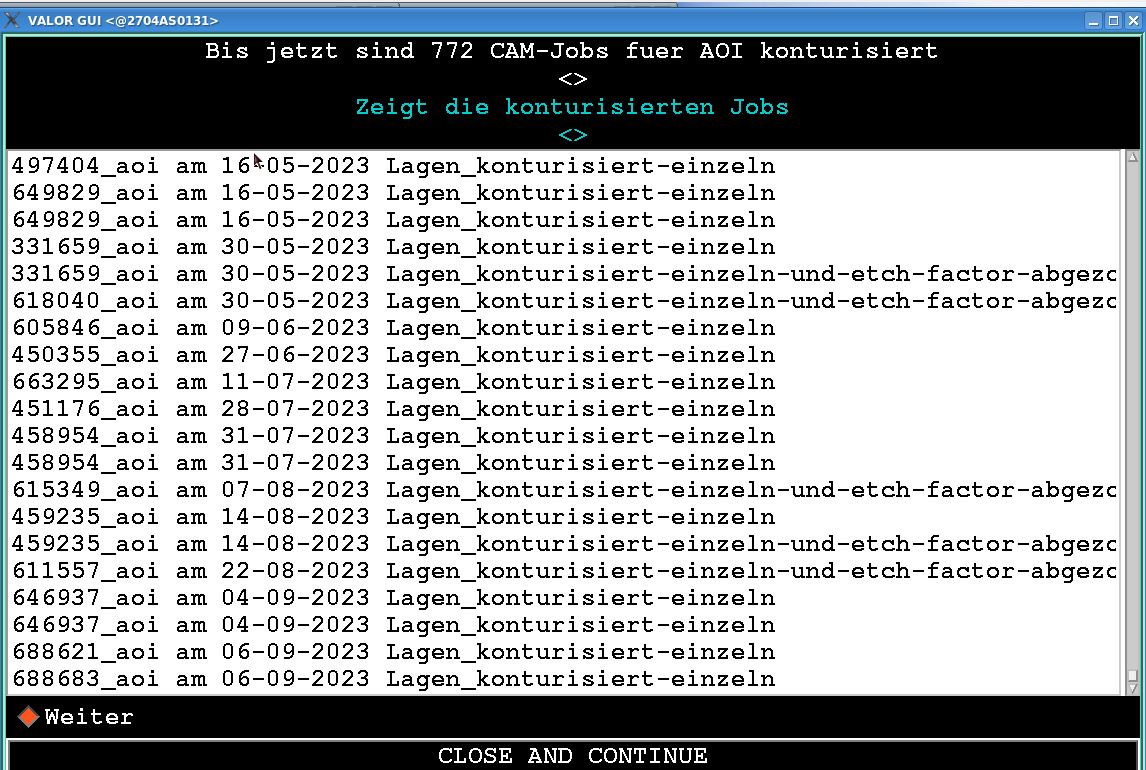

- Statistik: zeigt alle CAM Jobs, die für AOI bearbeitet und / oder optimiert wurden
- AOI Userverwaltung: Eingabe neuer User, Password ändern, User löschen
Folgende Aufgaben für "CDR AOI-Interface" werden durch Scripting automatisiert:
- CDR Interface (Genesis oder InCam) wird gestartet
- Automatisches Erkennen von Panel-Format
-
Automatische Anzeige der Matrix, mit der Aufforderung, die Bohrlagen zu überprüfen bzw. zu korrigieren
-
Lötstoppmaske (Solder Mask) kann automatisch deaktiviert werden. Vermeidet Probleme bei der Außenlage
- CDR Parameter werden definiert (Line, Space)
-
Etch Factor - Auswahl aus der Liste (kundenspezifische Tabelle). Bei fehlenden Etch Factor wird eine Warnung ausgegeben
-
Auswahl Bohrlagen für gebohrten Innenlagen/Außenlagen, manuell oder automatisch
-
Hinweis bei falscher Zuordnung der Bohrlagen in der Matrix. Vermeidet fehlerhafte AOI-Programme
- Automatische Korrektur bei einer falschen Klassifizierung der Bohrlagen für Laser- und Blind-Vias im Drill-Tool-Manager
- Bei fehlenden Leiterbahnen auf Mixed-Layers wird ein Default-Wert automatisch eingefügt
- Meldung, wenn die Bohrlagen in der Matrix falsch zugeordnet sind (vermeidet fehlerhafte AOI-Programme)
- Gebohrte Innenlagen werden automatisch auf 'Inner with holes' korrigiert, um Fehler im AOI-Programm zu vermeiden
-
Inspect Area
- Exclusion Areas (für Text)
-
VRS Targets werden definiert. Automatischer Hinweis, wenn der Panelrahmen konturisiert ist.
-
Lagen positionieren (Alignment: Rotation/Mirorring)
- Job wird automatisch gespeichert
-
Output (OPFX-Files werden automatisch zu allen Dbserver übertragen).
-
Zum Schluss wird ein Hinweis ausgegeben, wenn Nom. Line oder Space unter einer vordefinierten Toleranz liegt (z.B. =< 70 µm),
siehe InCAM Video Datei
- Individuelle Anpassungen sind jederzeit möglich.
